ALFA UNION

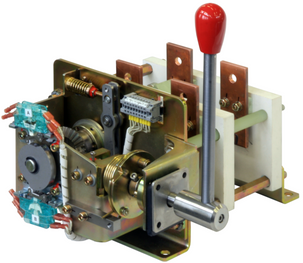

Dispositivos de Chaveamento

Esses dispositivos são usados para desconexão segura ou comutação de circuitos de energia elétrica de trilho veículos sobre trilhos sem carga.

Nós desenvolvemos, fabricamos e entregamos desconectores personalizados sem carga, chaves de comutação, chaves de aterramento e também suas combinações, as quais que podem ser instaladas dentro veículo, no teto ou por baixo do veículo.

Aplicação

  • Bondes

  • Locomotivas elétricas e diesel - elétricas

  • Metrô

  • Trens Unidades EMU (Elétricos), DMU (Diesel)


Função

  • Comutação sem carga de circuitos de energia


Divisão Básica

  • Tipo de Veículo

  • Voltagem nominal

  • Função

  • Localização

  • Tipo de direção

  • Número de posições

  • Número de polos


Solução customizada

  • SIM de acordo com a especificação técnica do cliente


Opções

  • Acionamento manual, elétrico ou pneumático

  • Chave seccionadora, chave de comutação, chave de aterramento ou combinação de funções

  • Programa de comutação variável

  • Controle de voltagem

  • Combinação com um sistema de bloqueio(o bloqueio trava a alavanca de controle)

  • Entregue separadamente ou em uma caixa de acordo com as especificações do cliente

  • Número de contatos auxiliares


Vantagens

  • Aplicativos personalizados

  • Modularidade

  • Alta confiabilidade

  • Instalação simples

  • Alta durabilidade

  • Manutenção mínima


Corrente nominal

  • Até 4000 A


Tensão nominal

  • 750 VDC, 1, 5 kVDC, 3 kVDC, 15 kVAC, 25 kVA


De acordo com os padrões

  • EN 60077 - 1, EN 60077 - 2


Categoria de sobretensão

  • De acordo com EN 50124 - 1


Grau de poluição

  • De acordo com EN 50124 - 1


Grau de proteção

  • De acordo com EN60529


Controle de voltagem

  • 24 / 48 / 72 / 110 VDC + 25 % -30 % VDC


Faixa de Temperatura

  • - 50° C à + 70° C
